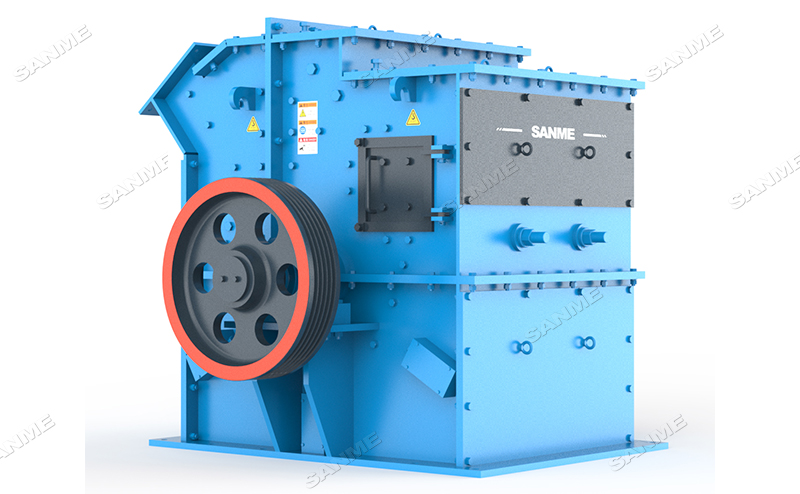

PCX系列高效錘式細碎機

PCX高效細碎機，亦稱反擊高效細碎機，適用于破碎抗壓強度不超過200MPa的石灰石、泥灰?guī)r、砂巖、頁巖、石膏、煤等原料。 PCX系列高效細碎機具有很大的破碎腔和進料口，適宜大塊礦石順利進入，與常規破碎機相比有著明顯的優勢。

進料粒度：≤ 200mm

生產能力：水泥熟料：15-270t/h；石灰石：20-310t/h

應用領域：化工、建材、冶金、采礦、選煤、制砂及耐火材料等行業

適用物料：石灰石、水泥熟料、鐵礦石、頁巖、白云巖、花崗巖、石膏、混合材料

獲取產品報價

咨詢熱線：021-58205268

PCX系列高效細碎機產品優勢

技術優秀

PCX系列高效細碎機吸收優質技術，經過優化設計和結構改進，而設計制造的新一代高效細碎機。
高細碎

合理的多腔破碎室組合，新型的便捷雙調節結構，出料粒度在3mm以下產品達到85%，產品粒度細而均勻。
維修簡單

便捷的檢修維護裝置，使調換錘頭、篩板更加便捷。
超長壽命

磨損件均采用新型優質多元素高鉻合金耐磨材料制造，保證了錘頭，襯板優越的耐磨性和耐沖擊性。
高效節能

本系列破碎機運轉平穩、低塵、低電耗。
破碎比大

可將二、三級破碎合為一級破碎，破碎比可達25-30。
錘頭壽命倍增

高效細碎機錘頭可以輪換4次使用，錘頭壽命倍增，大大節省成本，提高了投資回報。

PCX系列高效細碎機工作原理

PCX系列高效細碎機主要由上下殼體，轉子部分，襯板，反擊裝置，錘頭裝置組成。轉子部分的軸心上有多個重疊排列的錘架，錘頭裝置固定在錘架之間的穿桿上。主軸兩端用滾動軸承座支承機架上。襯板分成若干塊固定于箱體上，保護箱體不受磨損。箱體分為上下兩部分，用螺栓連接，便于拆裝和檢修。

物料從進料斗依次進入腔體內，下落在高速旋轉的活動打擊錘頭上，經過錘頭與反擊板之間的作用，物料初步破碎在錘擊區，物料多次受到高頻的反復錘擊和反擊后下降在中隔板上，形成堆積，產生滑落，落在轉子下面的篩板上，又被高速拋到反擊板進行碰撞，下落并經移動式錘頭強制性反擊，破碎，研磨。因此，物料經過其自重下落過程中多次復合粉碎，沖刷研磨，從而實現了超細的效果。

圖片展示

PCX系列高效細碎機結構圖

PCX系列高效細碎機技術參數

型號	最大進料 (mm)	平均出料 (mm)	處理能力 (t/h)		電機功率 (kw)	外形尺寸 (mm)
型號	最大進料 (mm)	平均出料 (mm)	水泥熟料	石灰石	電機功率 (kw)	外形尺寸 (mm)
PCX-8040	80	3	15-20	20-25	37	1395x1506x1390
PCX-8080	80	3	25-30	30-40	45	1395x1906x1390
PCX-9080	100	3	40-45	45-50	55	1754x1906x1659
PCX-9010	100	3	45-50	50-55	75	1754x2176x1659
PCX-1010	150	3-5	50-60	60-70	90	2138x2590x2021
PCX-1210	200	3-5	60-80	70-90	110	2524x2716x2325
PCX-1212	200	3-5	60-100	70-110	132	2524x2866x2325
PCX-1414	200	5-8	70-150	70-160	200	2550x3120x2670
PCX-1616	200	5-8	100-210	110-260	250	2922x3564x2900
PCX-1818	200	5-10	120-270	130-310	315	3121x3754x3150

我們的產品在不斷更新和改進中，山美保留在未事先告知用戶的情況下，更改參數及設計的權力。

所列破碎機的生產能力是基于中等硬度物料的瞬時取樣測定結果。

以上數據僅供參考，具體項目的設備選型請聯系我們的工程師。

生產能力表可作為初步選型的參考數據，表中數據適用于松散密度為1.6t/m3的物料、給料中篩除小于排礦口垃圾、開路作業條件下的生產能力。破碎機作為生產回路中的一個重要組成部分，其性能的發揮部分取決于給料機、破帶機、振動篩、支撐結構、電動機、傳動裝置及料倉等正確選擇和操作使用。
